HF-Spindel 8045-9-AH25
Hochfrequenz-Spindel für die HSC (High-Speed-Cutting) – Bearbeitung. Hochgeschwindigkeitsschleifen, – bohren, -gravieren und fräsen etc.
| Bezeichnung: | 8045-9-AH25 |
| Leistung S1: | 3,4 kW |
| Motor: | asynchron |
| max. Drehzahl: | 50.000 U/m |

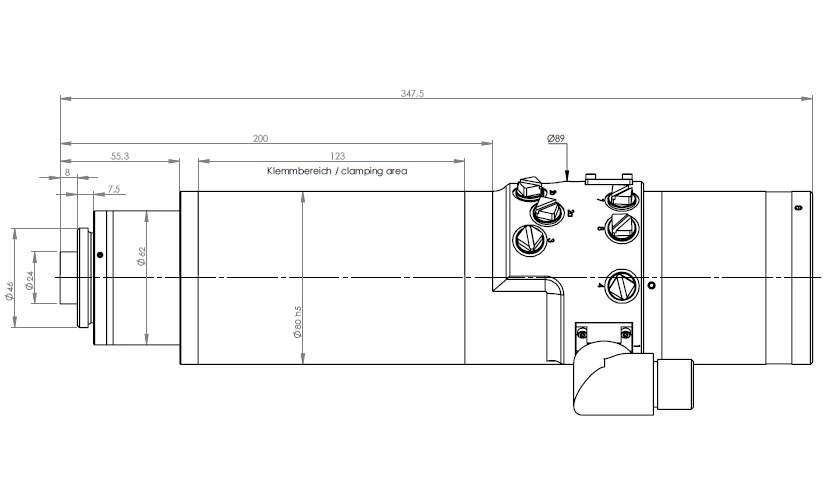

| Gehäusedurchmesser: | 80 mm |
| Spindelgehäuse: | Edelstahl |
| Werkzeugdurchmesser max.: | 10,0 mm |
| Drehgeber/Feldplatte: | Optional |
| Elektrostatisch neutrale Welle: | Optional |
| Gewicht: | 7,1 kg |
| Motor: | asynchron |
| Polzahl: | 4 |
| Drehzahl U/m.: | 50.000 |
| Frequenz Hz: | 1667 |
| Spannung Volt: | 380 |
| Strom S1/S6 40 % A: | 10 |
| Leistung S1/S6 40 % kW: | 3,4/3,6 |
| Drehmoment S1/S6 40 % Nm: | 0,7/0,74 |
| Temperatursensor: | PTC / KTY |
| Kugellager: | Hybrid-Keramik |
| Anzahl: | 4 |
| Schmierung: | Fett |
| Planlauf µm: | 2 |
| Rundlauf Spannkegel µm: | 1 |
| Werkzeugspannsystem: | automatisch, pneumatischer Kegelwechsel, HSK-E25 |
| Spanndurchmessser max. mm: | 10 |
| Sensoren: | 2 x Induktiv |
| Sensor Werkzeug gespannt: | |
| Sensor Werkzeug gelöst: | |
| Sensor ohne Werkzeug gespannt: | - |
| Leistungsstecker: | 9polig |
| Werkzeugspannsensorik: | - |
| Sperrluft: | |
| Spannzangen-/ Kegelreinigung: | |
| Kühlung: | Flüssigkeitskühlung |
| Kühlmedium: | Wasser |
| Kühlleistung kW: | 0,5 |
| Kühlmitteltemperatur °C: | 20 |
| Düsen: | - |
| Elektrostatisch neutrale Welle: | ESD-Schutz |
| Drehgeber sin/cos: | 128 Impulse/rpm. |
| Feldplatte: | 6 Impulse/rpm. |
| Druckluft durch die Welle: | max. 4 bar |
